Produkt Detaljer

förmåga

Kärnfördelar

Komplicerad geometrikapacitet

Skicklig på att forma intrikata funktioner som rullskenor, snapfits och tunna ribbor. Exakt skjutreglage och ejektordesign säkerställer att delarna frigörs utan skador.

Fit Precision Control

Kritiska formdimensioner bibehålls inom IT8IT10-toleransgraderna för montering av flera komponenter (hölje till skenor), vilket säkerställer en jämn, icke-bindande glidverkan.

Materialanpassningsförmåga

Formdesignen rymmer olika tekniska plaster (t.ex. ABS, PC/ABS, POM), vilket möjliggör justeringar av krympning och kylsystem baserat på kundens materialval.

Ytbehandlingskonsistens

Formhåligheter kan vara finstrukturerade eller polerade för att matcha inredningskraven, vilket säkerställer taktil och visuell konsistens hos färdiga delar.

specifikationer

Produktegenskaper

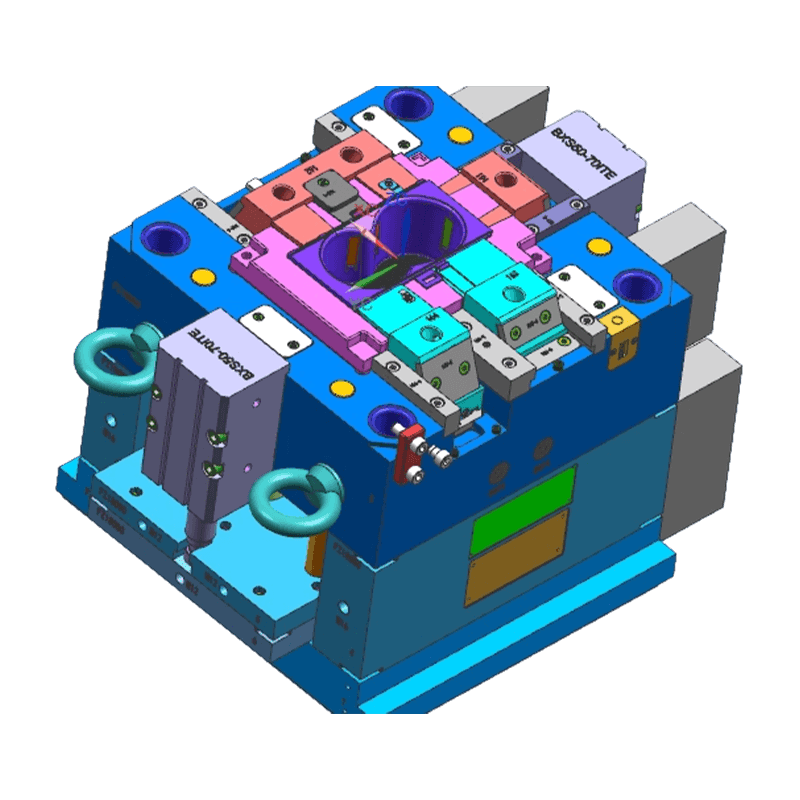

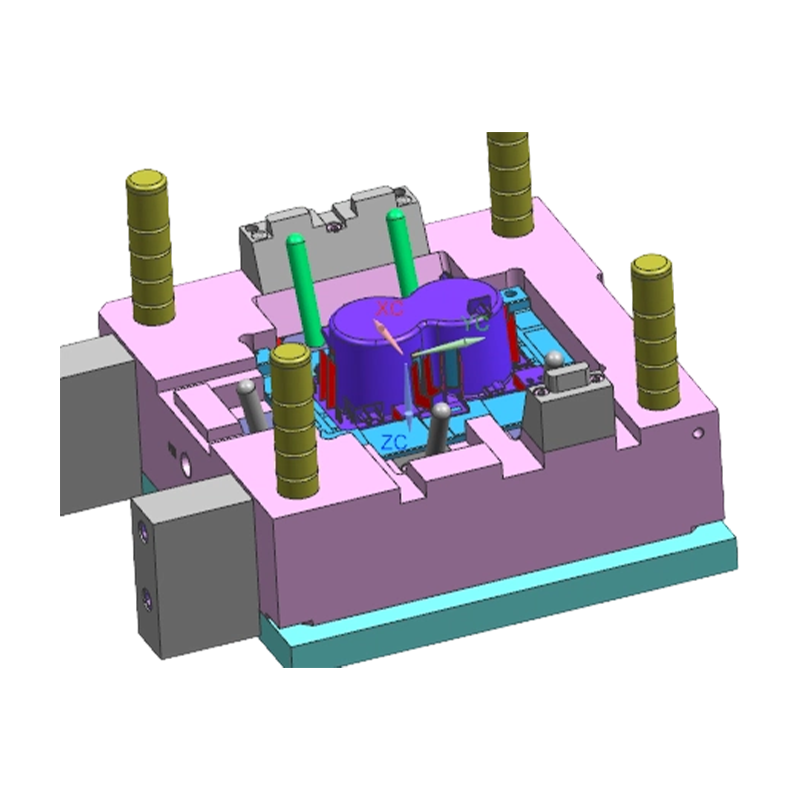

Precisionsslider/Core Pull Mekanismer

Noggranna glid- eller lyftkonstruktioner bildar underskärningar och sidohål i rullstyrningsskenorna, vilket säkerställer tillförlitlig och stabil handling.

Optimerat kylsystem

Konforma kylkanaler är designade baserat på delväggtjocklek för att effektivt kontrollera cykeltiden och minimera krympningsdeformation.

Slitstark design

Insatser eller lokal värmebehandling appliceras på områden med mycket slitage (som glidskenor) för att förlänga den totala livslängden.

Utbytbara slitdelar

Kritiska formningsskär i områden med högt slitage (t.ex. rälssektioner) är designade för att vara löstagbara, underlätta underhåll och minska långsiktiga kostnader.

▸ användningsfall

Ansökningar

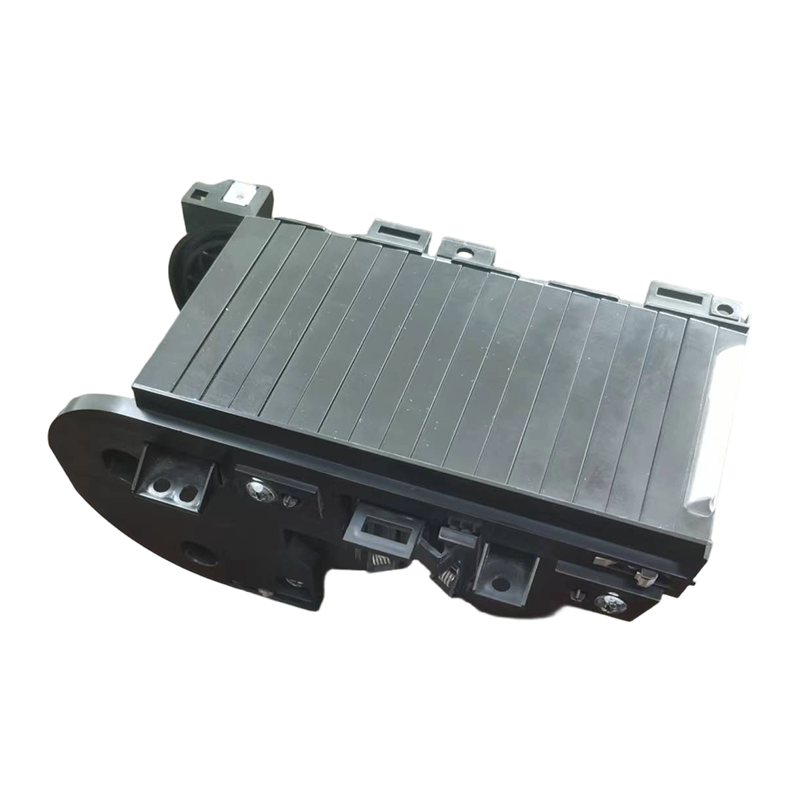

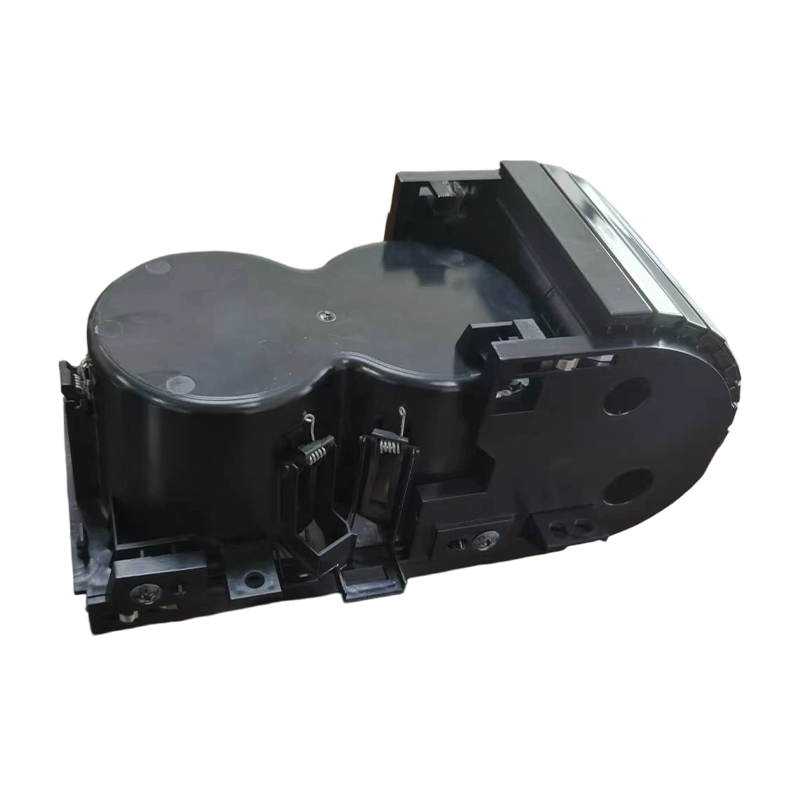

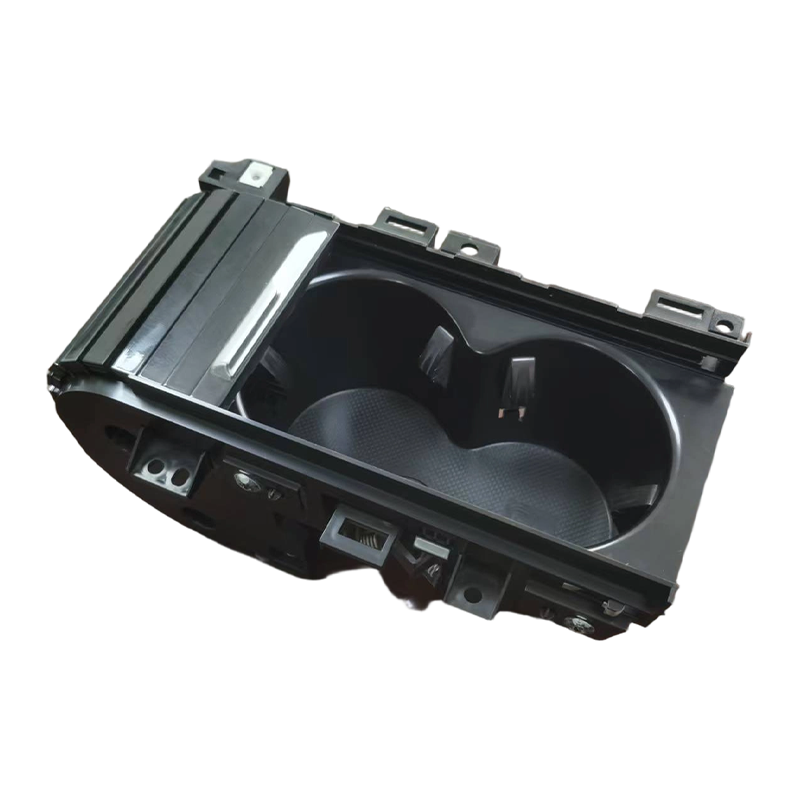

Denna form används främst för att tillverka rullgardinsmugghållare för bilinteriörer i mittkonsoler. Den är tillämplig för instrumentpanel eller golvkonsolmoduler i passagerarfordon (bilar, stadsjeepar, MPV) och levereras till Tier1-bilsleverantörer och OEM-tillverkare.

◆

Vanliga problem och lösningar

Bullrig eller motståndskraftig glidning av rullskyddet i skenorna.

Optimera dragvinklar och ytpolering/textureringslikformighet i skenområdena; inspektera skjutreglagens passningsspel för att förhindra blixt eller grader.

Diskbänksmärken på mugghållarhusets kanter eller snäppfästen.

Optimera portens placering eller öka det lokala hålltrycket via formflödesanalys; justera kyleffektiviteten på motsvarande områden för att säkerställa jämn kylning.

Rälsdimensionsslitage och ökat spelrum efter långa produktionskörningar.

Använd slitstarkt stål med nitrering/beläggning för rälsformande skär; designinsatser som utbytbara för enklare underhåll.

⏺

Viktiga överväganden

1 Tillhandahåll den fullständiga 3D-monteringsritningen av rullgardinskomponenten innan formdesignen för att bekräfta interpartsförhållanden och rörelsebanor.

2 Ange plastmaterialkvalitet och tillsatser (t.ex. glasfiberinnehåll) noggrant för krympinställning och utvärdering av stålval.

3 Rengör regelbundet oljerester och skräp från glid- och rälsområden; inspektera smörjsystemet för att säkerställa smidig mekanismfunktion.

Produktens mått	110x183x86
Produktmaterial	PC ABS
Produktpris	1,3 USD
Produktens leveranstid	30 dagar
Mögel Pris	21 000 USD
Formtillverkningstid	50 dagar
Leveransvillkor	FOB Shanghai
Betalningsvillkor	T/T
Formmaterial	NAK80
Testmetoder	CMM
Mögel livslängd	500k
Garantiperiod	12 månader
