Varför är svetslinjens positionering avgörande för slaghållfasthet och estetisk acceptans på motorcykelkåpans sprutformar?

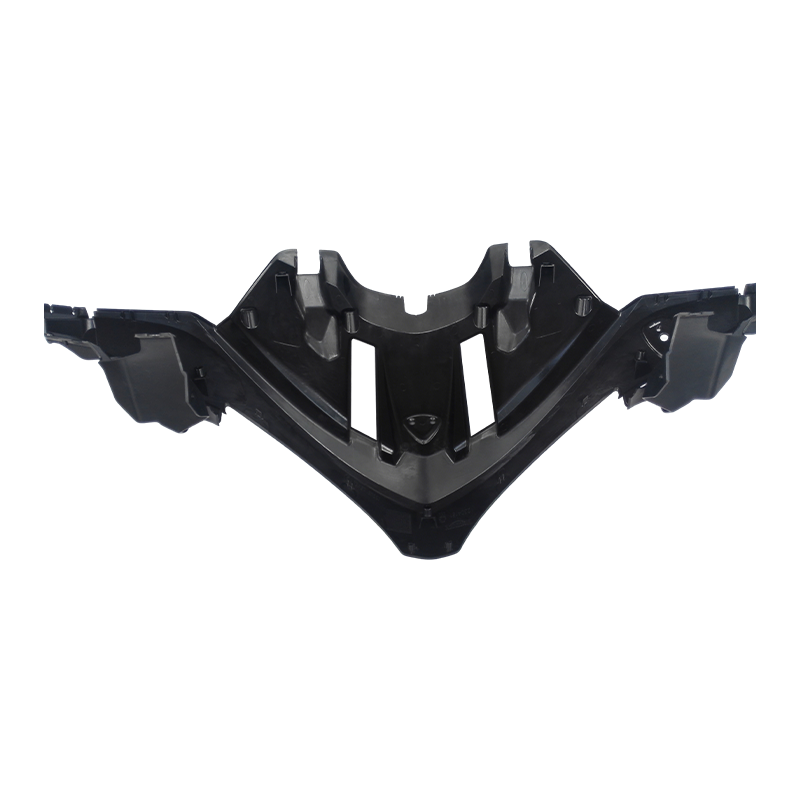

På motorcykelkåpor (t.ex. frontkåpor, sidokåpor, stjärtsektioner) bildas en svetslinje när två smältfronter möts under kavitetsfyllning. Till skillnad från dolda delar är kåpor helt exponerade och ofta målade med högblank eller metallisk finish. Dålig svetslinjepositionering leder till synliga ytmärken (avvisbar under betesljus) och lokaliserade svaga zoner som kan spricka vid stötar eller vibrationer. Att kontrollera svetslinjens placering är därför inte bara ett estetiskt krav utan också ett säkerhetsrelaterat mekaniskt krav för delar som skyddar föraren och interna komponenter.
1. Slaghållfasthet vs. svetslinjeposition
| Svetslinjens placering | Typisk slaghållfasthet* | Felläge under påverkan (t.ex. stenskott eller fall) | Risknivå |
|---|---|---|---|
| På platt, icke-strukturellt område | 50–70 % av basmaterialet | Synlig ytspricka men en del kan förbli intakt | Låg till medium |
| Nära monteringsknopp, ribborrning eller kant | 30–50 % av basmaterialet | Spricka fortplantar sig genom nav → förlust av fästelement → kåpa lossnar | Hög |
| Längs en skarp krökning eller ventilationshål | <30 % av basmaterial | Plötslig spröd fraktur, speciellt på ABS eller PC/ABS vid låga temperaturer (-20°C) | Kritisk |
*Retentionsvärden för ABS eller PC/ABS (typiska kåpmaterial) vid svetslinjen kontra icke-svetsad yta, mätt genom instrumenterad fallande pilstöt (ASTM D3763).
2. Estetiska acceptanskriterier för svetslinor på motorcykelkåpor
| Finish Typ | Tillåten svetslinjesynlighet | Inspektionsmetod | Typiska kundkrav (t.ex. Triumph, Harley, japanska OEM-tillverkare) |
|---|---|---|---|
| Hög-gloss painted (base coat clear coat) | Inte synligt under valfri vinkel eller ljuskälla | Grazer ljusinspektion (500–1000 lux, 45° rotation) | Nolltolerans → svetslinjer måste flyttas till dolda ytor eller elimineras genom ventilportar. |
| Matt eller strukturerad yta (t.ex. TPE-överform) | Något synligt (ej taktil, bredd ≤0,1 mm) | Visuell med blotta ögat på 500 mm avstånd | Tillåtet endast på nedre sidoskydd eller områden under sätet. |
| Kolfiberlook / filminlägg gjuten | Absolut inte synligt (avbryter mönsterkontinuiteten) | Visuellt under 2x förstoring | Svetslinjen måste falla på ett mönsterbrott eller designlinje. |
3. Hur Fanze T&M (Jiashan) Co., Ltd. kontrollerar svetslinjens position för motorcykelkåpa formar
- Simulering av mögelflöde : Använder Autodesk Moldflow eller Moldex3D för att förutsäga svetslinjens placering vid designstadiet. Svetslinjer flyttas avsiktligt till icke-synliga områden (t.ex. bakom gallerdetaljer, längs skiljelinjer eller under dekorativa klistermärken).
- Gateplacering och nummeroptimering : För komplexa kåpor (t.ex. frontkåpa med flera öppningar), väljer 4–6 ventilportar med sekventiell öppning för att eliminera svetslinjer helt på klass-A-ytor.
- Lokaliserad ventilation och smälttemperaturkontroll : Ökar formtemperaturen (med 10–20°C) och ventilationsdjupet (0,03–0,05 mm) vid kritiska svetslinjezoner för att förbättra molekylär diffusion och minska synligt framträdande.
- Injektionsprofilering : Tillämpar profilen långsam–snabb–långsam hastighet för att trycka svetslinjer till tjockare, mindre synliga sektioner samtidigt som slaghållfastheten bibehålls över 70 % retention.
Dessa tekniker är validerade på produktionsformar för Triumph motorcyklar (UK) och inhemska motorcykel-OEM, med Cpk ≥ 1,33 för både slaghållfasthet och ytutseende.
4. Vanliga frågor
FAQ 1: Kan en svetslinje helt elimineras på en stor, komplex motorcykelkåpa?
A: Fullständig eliminering är möjlig med hjälp av sekventiella ventilportar med varma löpare och noggrann formdesign, men det ökar formkostnaden med 25–40 %. För de flesta applikationer rekommenderar Fanze T&M (Jiashan) Co., Ltd strategisk ompositionering av svetslinjer till dolda områden eller områden med låg belastning snarare än fullständig eliminering. För kunder som kräver absolut noll svetslinjer på synliga ytor erbjuder företaget motorcykel kåpor kaross plast sprutform lösningar med 6-ventils sekventiell grind, som framgångsrikt levererats för Triumphs avancerade kåpaprojekt.
FAQ 2: Hur påverkar svetslinans position certifieringen av slaghållfasthet (t.ex. ECE 22.06 för hjälmar eller regler för motorcykelkåpa)?
A: Även om kåpor inte är säkerhetskritiska i samma grad som hjälmar, kräver många OEM-tillverkare slagtester enligt tillverkarens standarder (t.ex. att tappa en vikt på 5 kg från 500 mm). En dåligt placerad svetslinje kan minska slaghållfastheten med mer än 50 % , vilket leder till testfel. Fanze T&M (Jiashan) Co., Ltd. följer IATF16949-procedurer för att dokumentera svetslinjernas placeringar i formflödesrapporten och verifierar slaghållfastheten med hjälp av instrumenterad pilpåverkan på gjutna prover skurna från faktiska svetslinjezoner. Alla svetslinjer måste behålla ≥70 % av basmaterialets slagenergi.
Vanliga frågor 3: Vilken specifik erfarenhet har Fanze T&M (Jiashan) Co., Ltd. av motorcykelkåpa formar med kritiska krav på svetslinje?
A: Fanze T&M (Jiashan) Co., Ltd. grundades 2005 och är specialiserat på precisionsformar och injektionsdelar. Företaget flyttade till Guigu Park, Jiashan County 2016, med en 14 000 m² användbar anläggningsyta och cirka 100 anställda. Det äger importerade CNC, EDM, långsamtgående trådskärmaskiner och högpresterande formsprutningsutrustning från Japan och Tyskland. Företaget är IATF16949-certifierat och har etablerat goda samarbetsrelationer med Brittiska Triumph motorcyklar , inhemska SAIC, Changan och japanska Tiger Electric.
Specifik erfarenhet av motorcykelmätning inkluderar:
- Frontkåpsform för Triumph Street Triple : Använde 6 ventilportar Moldflow ompositionering för att uppnå noll synliga svetslinjer på högblank målad yta.
- Sidoskyddsform för inhemsk 400cc sportcykel : Svetslinje gömd bakom luftintagsgallret, med slaghållfasthet uppmätt till 78 % (mot 45 % i tidigare leverantörsdesign).
- Svanssektionsform med integrerat LED-hus : Svetslinje placerad längs en naturlig kant för att undvika interferens med ljusgenomskinlighetsområde.
Företaget följer kvalitetspolicyn för "precision, hög effektivitet, gjutkvalitet" och har vunnit stort beröm från kunder över hela världen.
Vilka är de kritiska övervägandena för val av grindplacering på klass-A motorcykelkroppar för att undvika sprut- och flödesmärken?
På yteller av klass-A motorcykelkarossdelar (t.ex. främre kåpor, sidopaneler, bakkåpor), jetting (ormliknande flödesmärken från höghastighetssmälta som kommer in i ett tjockt hålrum) och flödesmärken (synliga krusningar eller tvekan) är oacceptabla defekter. Portens placering är den mest inflytelserika designparametern för att eliminera dessa defekter innan metall skärs. Dåligt val av grind leder till kostsam omarbetning av formen eller avvisande av synliga delar, särskilt för högblanka målade ytbehandlingar som krävs av märken som Triumph, Honda eller Ducati.
1. Kritiska överväganden för val av portplats
| Omtanke | Designstrategi för att undvika sprut- och flödesmärken | Typisk parameter/fördel | Ansökan hos Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Förebyggande av strålning (första smältinträde) | Placera grinden vinkelrätt eller tangentiell mot a ribba, nav eller tjockare väggsektion (≥2,5 mm) så smältan träffar ett hinder omedelbart efter inträdet. | Minskar initialhastigheten med 40–60 %; eliminerar ormflöde. | Används på Triumphs frontkåpa - grind placerad bakom ett dekorativt spår, vilket resulterar i noll strålningsdefekter över 10 000 skott. |
| Flödeslängdslikformighet | Mittgrind (enkel) eller flera grindar med balanserad löpare för att säkerställa att alla flödesfronter når kanterna samtidigt. | Förhindrar tveksamheter och frysning; minskar flödesmärkets synlighet med ≥70 %. | Appliceras på stor sidopanel för inhemsk 400cc sportcykel – 2 grindar med balanserad H-runner. |
| Avstånd till tunna väggar | Placera grinden åtminstone 10–15 mm bort från abrupt tjockleksminskning (t.ex. 2,0 mm till 1,2 mm). | Undviker strömningstveksamhet och nedströms flödesmärken. | Standarddesignregel i alla Fanze T&M (Jiashan) Co., Ltd. Klass-A-formar. |
| Val av porttyp | Använd fläktgrind eller flikgrind för stora plana ytor; ubåtsport (tunnel). för dolda områden; ventilport för flerpunkts sekventiell fyllning. | Fläktgrind minskar smältfrontens hastighet med 3–5x jämfört med stiftgrinden; ventilportar eliminerar svetslinjer. | Fläktgrindar applicerade på bakre bakkåpa (ABS) för att förhindra flödesmärken nära det ingraverade logoområdet. |
| Simulering av mögelflöde validation | Kör simulering innan verktyg för att förutsäga spruthastighet ( <150 mm/s rekommenderas ) och flödesmärkesindex ( FMI < 0,8 ). | Optimera portens placering i 3–5 iterationer; minskar provtagningar med 50 %. | Standard IATF16949-procedur för alla nya karossformar för motorcyklar. |
2. Parameterjämförelse: grindtyper kontra defektförebyggande på ytor av klass A
| Porttyp | Typiska tillämpningar på motorcykelkaross | Strålarisk | Flödesmarkeringskontroll | Gate Vestige Synlighet | Föredrar du för målad yta? |
|---|---|---|---|---|---|
| Pin grind (direkt) | Små lock, spegelhus | Hög (if not obstructed) | Medium | Synlig (kräver eftertrimning) | Nej (förutom dolt ansikte) |
| Fläktgrind | Sidoskydd, bakkåpa toppar | Låg (smältpålägg) | Utmärkt | Låg (tunt brett vittne) | Ja (på osynlig kant) |
| Tab gate | Långa tunna paneler (bukpannor) | Låg | Bra | Medium (flik borttagen) | Ja (klippt och polerat) |
| Ubåt (tunnel) | Revbensmatade dolda områden | Medium (beror på revbensdesign) | Bra | Ingen (automatisk degradering) | Ja – om grinden är på icke-A-sidan |
| Sekventiell ventilport | Stora komplexa kåpor (främre kåpa) | Mycket låg (kontrollerad öppning) | Utmärkt (no flow marks) | Minimal (ringmärke) | Ja (premiumlösning) |
3. Hur Fanze T&M (Jiashan) Co., Ltd. implementerar Gate Location Optimization
- Multi-iteration mögelflödesanalys : Varje klass-A motorcykel karossform genomgår minst 3 simuleringsiterationer. Företaget använder sprutningshastighet (<150 mm/s) och skjuvhastighet (<40 000 1/s) som viktiga acceptanskriterier innan formdesignen för stålskärning släpps.
- Design av fysiska hinder : Där jettingrisk är oundviklig lägger designers till en tillfälligt revben eller nål mittemot porten för att bryta smältstrålen. Denna funktion tas senare bort via EDM eller manuell polering.
- Hantering av grindspår : För målade karosserier placeras alltid grindar på B-yta (osynlig sida) eller längs den framtida avskiljningslinjen för två sammansatta delar (t.ex. nedre kanten av sidobeklädnaden).
- Produktionsvalidering : De första 100 skotten inspekteras under grazer light (500–1000 lux, 45° rotation) för flödesmärken, jetting och portvittne. Varje defekt utlöser grindmodifiering före massproduktion.
4. Tre vanliga frågor (inklusive företagsintroduktion)
FAQ 1: Kan en enda grind på en stor sidobeklädnad (t.ex. 800 mm lång) undvika flödesmärken helt?
A: För stora motorcykeldelar räcker det sällan med en enda grind för att undvika flödesmärken eftersom smältfronten svalnar och tvekar innan den når den bortre änden. Fanze T&M (Jiashan) Co., Ltd. rekommenderar antingen två fläktgrindar med en balanserad löpare or a varmlöpare med ventilportar . För kunder som kräver premium ytkvalitet erbjuder företaget motorcykel kåpor kaross plast sprutform lösningar med sekventiell ventilport, som eliminerar flödesmärken genom att kontrollera smältfrontens frammatning. Detta har framgångsrikt tillämpats på Triumphs 800 mm frontkåpa.
FAQ 2: Hur justerar du portens placering efter att formen redan är byggd om flödesmärken uppstår under försök?
A: Byten av grind efter byggandet är dyra men möjliga. Fanze T&M (Jiashan) Co., Ltd. använder tre korrigerande metoder i prioritetsordning:
- Injektionsprofilering : Minska insprutningshastigheten i första steget med 30–50 % för att eliminera sprutning utan mögelmodifiering.
- Mögeltemperaturen ökar : Höj den lokala formtemperaturen med 10–20°C nära porten med hjälp av extra värmare (om de är utformade med värmespår).
- Modifiering av portgeometri : Bearbeta grinden från stift till fläkttyp (lägger till 2–3 dagars ledtid) eller lägg till ett hinder mittemot grinden.
För att undvika sådan omarbetning investerar företaget mycket i exakt formflödessimulering innan verktyg, vilket minskar försöksrelaterade förändringar med över 60 % jämfört med branschgenomsnittet.
FAQ 3: Har Fanze T&M (Jiashan) Co., Ltd. specifik erfarenhet av karossformar för stora motorcyklar för högblanka målade ytor?
A: Ja. Fanze T&M (Jiashan) Co., Ltd. grundades 2005 och är specialiserat på precisionsformar och injektionsdelar. Företaget flyttade till Guigu Park, Jiashan County 2016, med en 14 000 m² användbar anläggningsyta och cirka 100 anställda. Företaget äger importerade CNC-, EDM-, långsamtgående trådskärmaskiner och högpresterande formsprutningsutrustning från Japan och Tyskland. Företaget är IATF16949-certifierat och har etablerat goda samarbetsrelationer med Brittiska Triumph motorcyklar , inhemska SAIC, Changan och japanska Tiger Electric.
Specifika exempel på motorcykelkarosser inkluderar:
- Triumph Street Trippel främre kåpa : 6 sekventiella ventilportar, noll sprut-/flödesmärken på klass-A målad yta (2K-färg med klarlack).
- Inhemsk 600cc sportcykel sidoskydd (ABS PC) : Två fläktgrindar placerade bakom luftintagsgaller – flödesmärken helt dolda, slaghållfasthet >65 kJ/m² vid svetslinjer.
- Baksäteshuv för japansk OEM (PBT ASA) : Enkel ubåtsport på B-ytan, flödesmärken eliminerade genom optimerad löparbalans och formtemperatur (85°C).
Företaget följer kvalitetspolicyn för "precision, hög effektivitet, gjutkvalitet" och har vunnit stort beröm från kunder över hela världen.
