Injektionsform för robotfotsskal

Kärnfördelar

• 15 års exporterfarenhet — Etablerad leverans till kunder inom robotik och precisionsutrustning på europeiska och asiatiska marknader; bekant med regionala tekniska standarder och leveransförväntningar
• Ritning och modellbaserad offert — Accepterar 2D-teknikritningar eller 3D CAD-data (STEP/IGES) för gjutformsutveckling, och rymmer de multivarianta, lågvolymutvecklingscykler som är typiska för robotprogram
• Möjlighet till komplex formstruktur — Design- och bearbetningsförmåga för multislider, lyftare, interna kärndragningsmekanismer och hot runner-system, anpassade till den geometriska komplexiteten hos robothusdelar
• Erfarenhet av lättviktsmaterialbearbetning — Etablerade formsprutningsprocessparametrar för ABS, PC och PAGF tekniska plaster, stödjer balansen mellan viktminskning och strukturell prestanda i robothus
• End-to-end-tjänst – Formsprutning, plastsvetsning och komponentmontering tillgängliga som en integrerad tjänst, inklusive leverans av flerdelade sammansatta underenheter

Produktspecifikationer

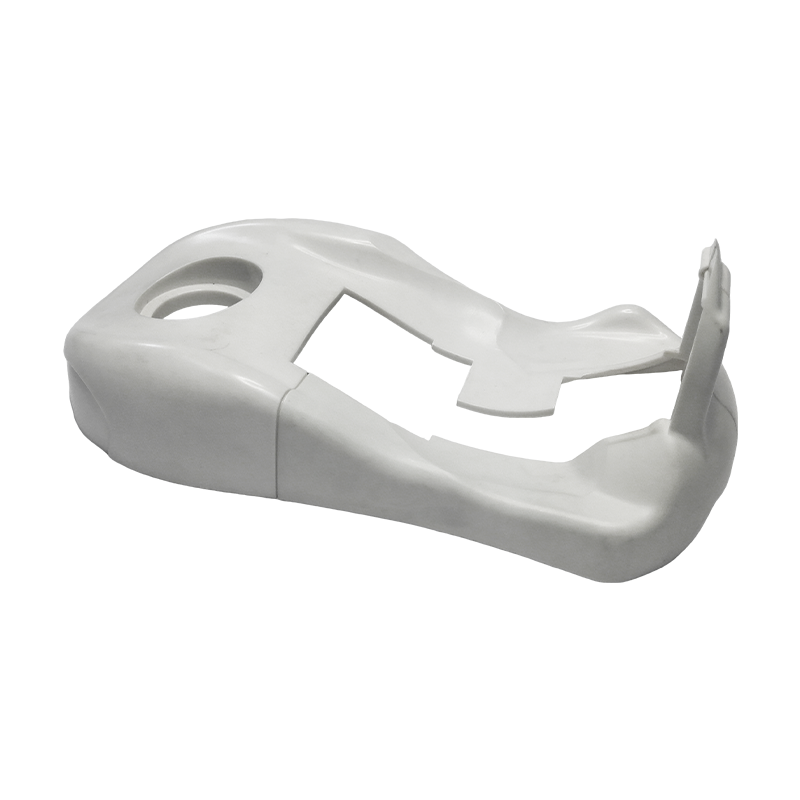

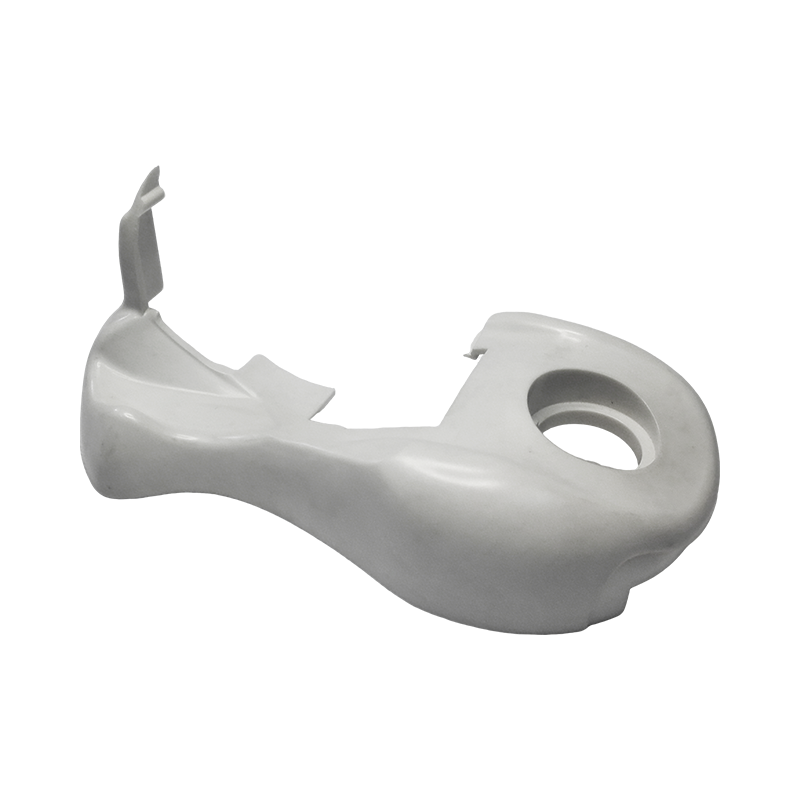

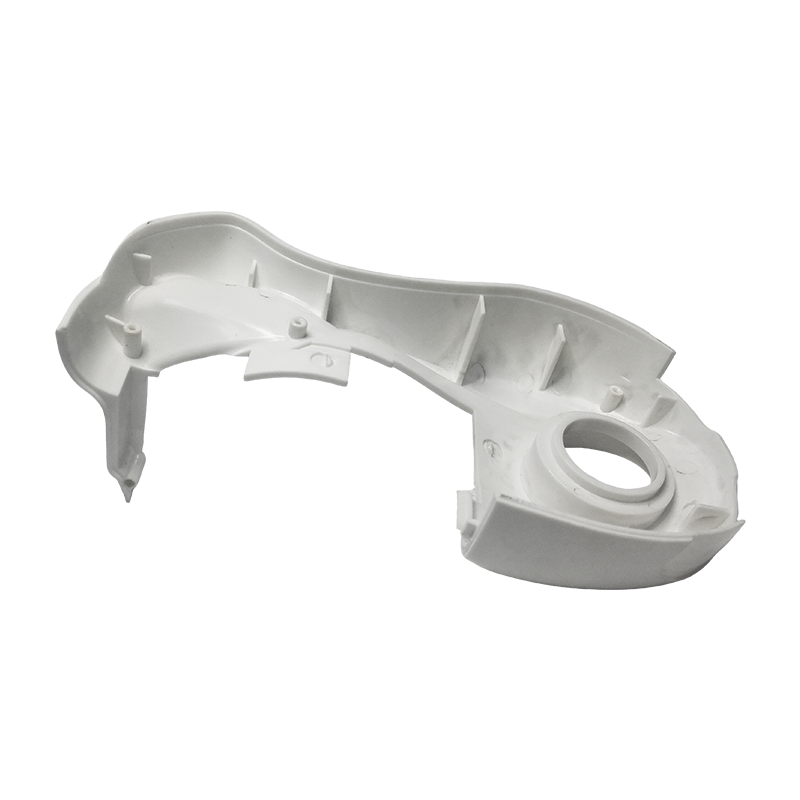

Robotfotskal

• Kompatibla material: PA6GF, PA66GF (glasfiberförstärkt nylon), PC/ABS-legering — balanserar lättviktskonstruktion, slitstyrka och slagtålighet
• Strukturella egenskaper: Tunnväggig skalkonstruktion med sensormonteringshål, kabeldragningskanaler och passande ytor för insats av metallram
• Dimensionsnoggrannhet: Kritiska passande ytor och monteringshålspositioner kontrolleras till toleranser inom ±0,1 mm
• Ytfinish: Målning, texturbehandling eller naturhartsfinish, applicerad enligt krav på produktens utseende
• Monteringskonfiguration: Kompatibel med metallinsatser, sensormoduler och gummisula
• Vikthantering: Väggtjockleksoptimering och materialval tillämpas för att uppnå strukturell viktminskning i linje med robotens övergripande lättviktsmål

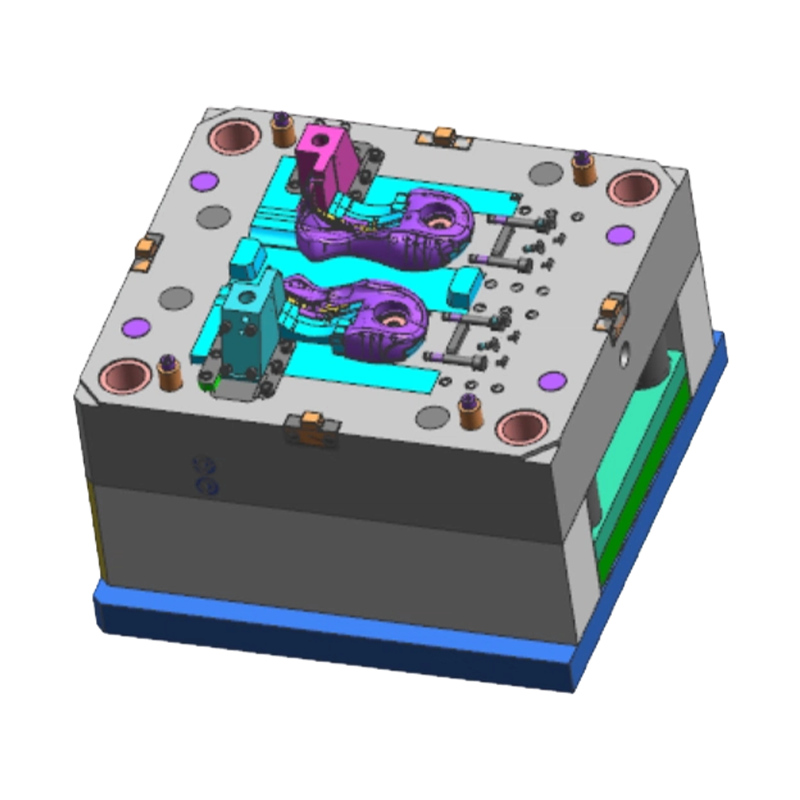

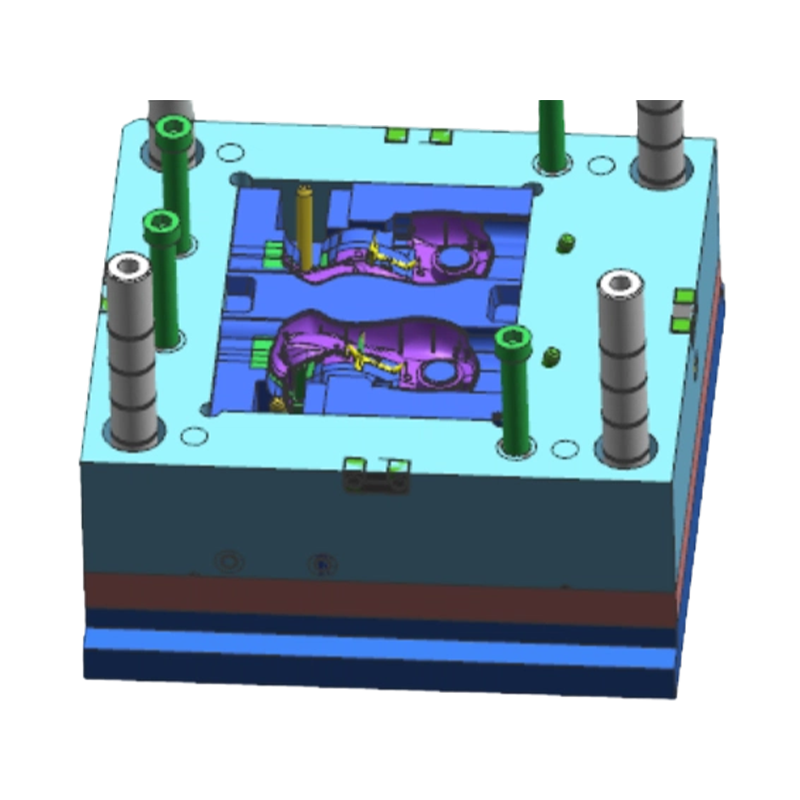

Robothuskomponentformar

• Formtyper: Enkel/multicavity, varm löpare/kall löpare, med komplexa utstötningsmekanismer inklusive skjutreglage, lyftare och inre drag i kärnan
• Formstålkvaliteter: P20, 718H, S136 — vald baserat på krav på dimensionsnoggrannhet och produktionsvolym
• Ytfinish: Spegelpolering, VDI/MoldTech texturetsning; lämplig som underlag för målning av utseendedelar
• Formens livslängd: Standardverktyg 300 000–500 000 skott; verktyg av härdat stål tillgängligt för utökad livslängd vid krav på större volymer
• Dimensionell tolerans: Precisionsrobotformar styrda till ±0,05 mm
• Standardkompatibilitet: DME, HASCO och kunddefinierade formstandarder stöds

Användningsområden

Robotfotskal:

• Humanoid robotfots konstruktionskomponenter för sluteffektor
• Fyrbäddade bioniska robottrampdynor och sensormonteringshus
• Servicerobotchassi mobila modulhus
• Utbildnings- och forskningskomponenter för humanoid robotfot

Robothuskomponentformar:

• Humanoida robothuvudskal, bålpaneler och lemledsskyddsformar
• Samverkande robotarmhus (Cobot) och lockformar för kabelhantering
• Servicerobot, styrrobot och exteriöra skalformar för leveransrobot
• Styrskåpspaneler för industrirobotar och formar för sluteffektorhus
• Medicinska rehabiliteringsrobothus och bärbara exoskelettformar för strukturella komponenter

FAQ & tekniska överväganden
F1: Hur kontrolleras skevhet för robotfotskal med ojämn väggtjocklek?
Robotfotskal kombinerar vanligtvis lokala förstärkningsribbor, monteringslister och tunnväggiga sektioner i en enda del, där ojämn krympning under formsprutning kan orsaka skevhet. Motåtgärder inkluderar: CAE-formflödesanalys under formkonstruktion för att optimera portplacering och kylkretslayout; urval av lågkrympande glasfiberförstärkta material såsom PA6GF30; och konforma kylkanaler inuti formen för att förbättra kylningslikformigheten.
F2: Fotskalet innehåller metallinsatser — hur hanteras skärets positionering under formsprutning?
Metallinsatser (såsom gängade mässingsinsats eller sensormonteringsplattor) placeras med hjälp av förplacerade insatslokaliseringsstift i formen och integrerade med plastdelen genom Insert Moulding. För skär med snäva positionskrav måste insatsens dimensionstoleranser och formlokaliseringsmekanismens geometri matchas i konstruktionsstadiet för att säkerställa att skärets positionsnoggrannhet uppfyller monteringskraven.
F3: Robothusprogram involverar ofta många delvarianter vid låga volymer — hur kan verktygskostnaderna hanteras?
För multivariant, lågvolymsutvecklingsprogram för robothus, kan följande tillvägagångssätt övervägas: multikavitetsverktyg (t.ex. 1×2 eller 1×4 kavitet) för att öka uteffekten per skott; modulär formbasdesign med utbytbara kavitetsinsatser för geometriskt liknande delar för att minska upprepade formbasinvesteringar; eller förenklade formstrukturer (kalla löpare, tvåplattor) för delar som inte ser ut för att minska den initiala verktygskostnaden. Specifika rekommendationer tillhandahålls baserat på delgeometri och volymkrav.
F4: Ytor för utseende av robothus har stränga krav på planhet — hur säkerställs detta i verktyg?
Utseendeytans planhet påverkas av formhålighetens bearbetningsnoggrannhet, stålhårdhet och insprutningsprocessparametrar. Vi applicerar högprecisions CNC-bearbetning och EDM på delformar med utseende, vilket uppnår en ytråhet på Ra 0,4μm eller lägre. Under formförsök optimeras processparametrar för att hantera eventuella planhetsavvikelser, med lokaliserad hålighetspolering som utförs efter behov tills ytans utseende uppfyller kundens standarder.
F5: Finns en enda tjänst tillgänglig från formutveckling till monterad undermontering?
Ja. Våra möjligheter inkluderar formsprutning, plastsvetsning (ultraljud och värmeplatta) och komponentmontering. För flerdelat sammansatta strukturer som robotfotskal, kan vi utföra presspassning av inlägg, ultraljudssvetsning av delkomponenter och slutmontering efter formsprutning, vilket levererar nästan kompletta monteringar för att förenkla hanteringen av leveranskedjan för kunden.

F: 10. Om jag vill utveckla en produkt som innehåller formsprutade delar, vilken typ av hjälp kan du ge?

Vi kan ge full support från produktutvecklingsgranskning och strukturell design, till formtillverkning, volymformsprutning, tryckning och montering. Vi kan samarbeta med kunder i de tidiga stadierna av produktutvecklingen för att optimera design för kostnadsreduktion och förbättrad tillverkningsbarhet.

F: 9.Vad är företagets kvalitetspolicy?

Företaget följer alltid kvalitetspolicyn "Precision, High Efficiency, Forging Quality" och har åtagit sig att ge kunderna tjänster av hög kvalitet genom avancerad teknik och ett utmärkt ledningsteam.

F: 8. Vilka är dina konkurrensfördelar jämfört med andra mögelföretag?

Våra fördelar ligger i kombinationen av Singapores precisionsformteknik, avancerad produktionsutrustning (omfattande importerade CNC- och formsprutningsmaskiner), en omfattande produktionsprocess (från design till montering) och ett strikt kvalitetsledningssystem certifierat av IATF 16949.

F: 7. Vilka är dina huvudkunder och till vilka regioner exporteras produkterna?

Vi har etablerat goda samarbetsrelationer med välkända företag, inklusive Storbritanniens Land Rover och Triumph Motorcycles, inhemska SAIC, Changan, ABB-laddningsstationer och Japans Tiger Corporation. Våra produkter exporteras till länder som Japan, Europa och USA.
