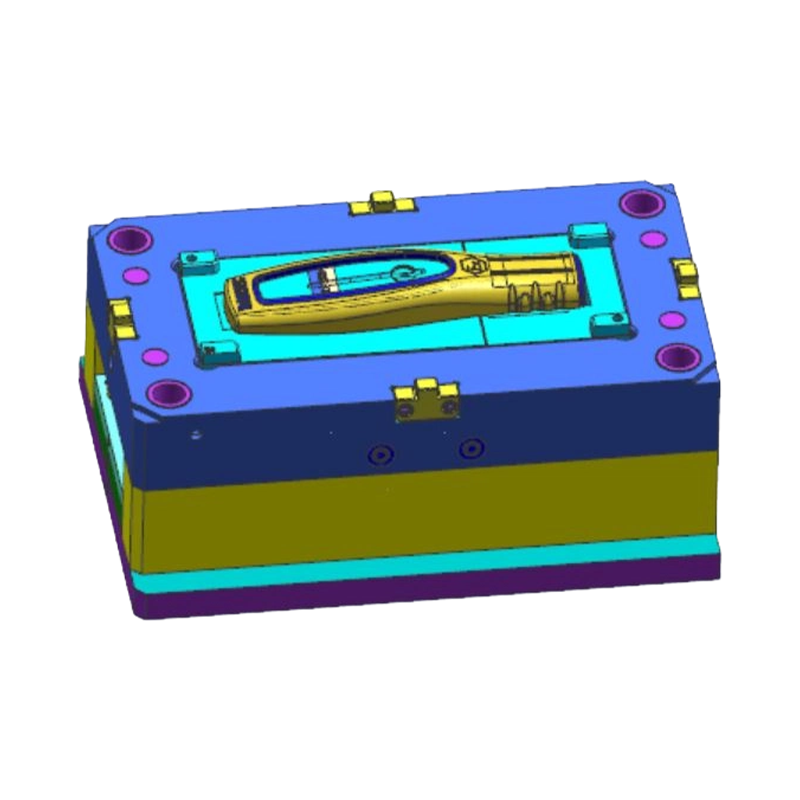

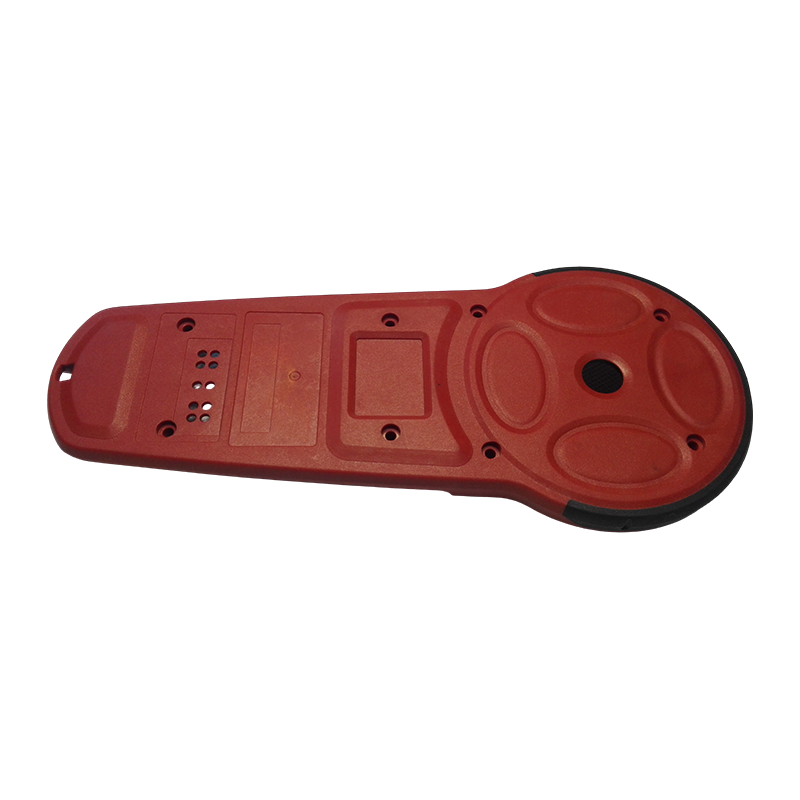

Precision Plast Overmould Part Injection Form Delar

Produktspecifikationer

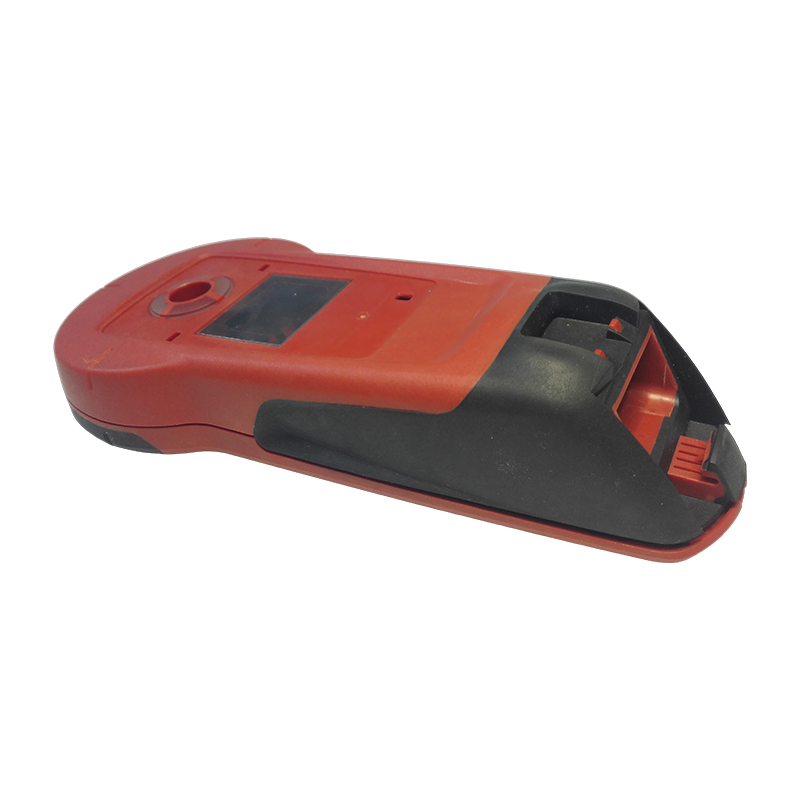

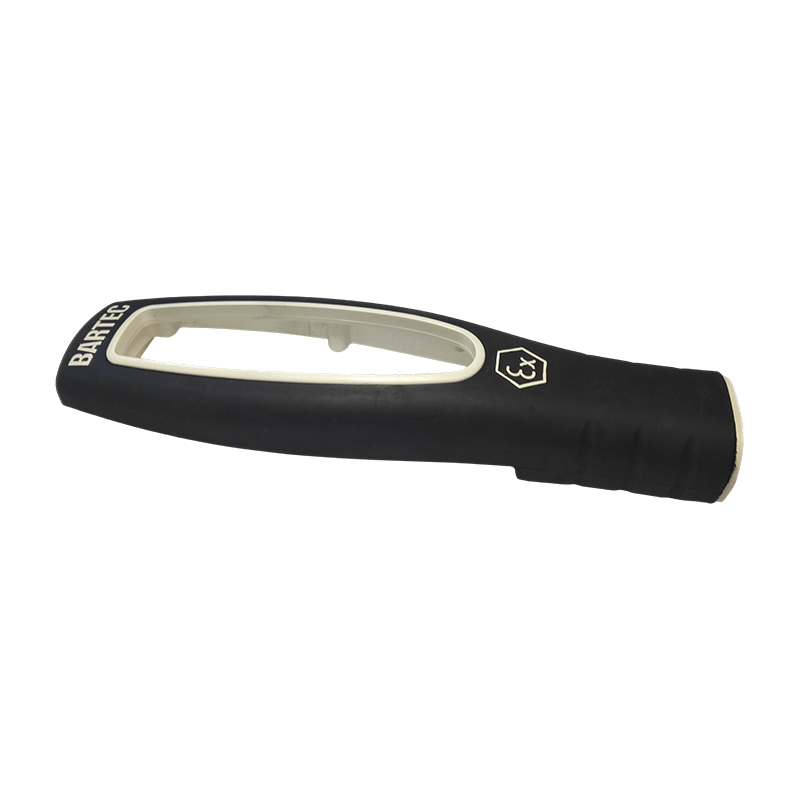

Precisionsinsats gjutna och övergjutna plastdelar

• Processtyper: Insertgjutning, övergjutning (två-skott eller sekventiell), tvåfärgad formsprutning
• Insatstyper: Metallstämplar, gängade mässingsinsats, elektrodstift, sensorsonder, kabelterminaler, PCB-enheter
• Materialkombinationer: Styvt substrat (ABS/PC/PA) mjuk överform (TPE/TPU/silikon); metallinsats teknisk plast (PP/PA/POM)
• Infoga positionsnoggrannhet: positionstoleranser per ritningsspecifikationer; kritiska placeringsskär kontrollerade till inom ±0,1 mm
• Tätningsprestanda: Övergjutningsgränssnitt som kan möta kundspecifika pneumatiska eller vätsketäta testkrav; IP-skyddsklass strukturell design stöds
• Ytfinish: Antiglidstruktur, läderfiber eller slät yta tillgänglig på mjuka övergjutna ytor enligt kundens krav
• Sekundära processer: Komponentmontering, elektrisk funktionstestning och läckage-/trycktestningsstöd tillgängligt

Flervägskopplingar i plast

• Kontakttyper: T-typ T-stycke, Y-typ T-stycke, tvärgående fyravägs, flerports grenrörsanslutningar; raka och armbågskombinationer tillgängliga på specialanpassad basis
• Kompatibla material: PP, POM, PA66, PVDF, PE — vald baserat på mediatyp, driftstemperatur och tryckkrav
• Gränssnittsstandarder: Metriska gängor (Mseries), NPT, BSP-rörgängor och push-in snabbkopplingsgränssnitt stöds
• Tryckbetyg: Beroende på material och väggtjocklek design; standardkontakter klassade 0,5–1,6 MPa
• Förseglingsmetoder: Spårtätning, avsmalnande yttätning, platt yttätning — utformad enligt kraven i rörledningssystem
• Dimensionell tolerans: Gängade gränssnitt och tätningsytor enligt ISO/DIN-standarder; strikt toleranskontroll tillgänglig
• Färg och märkning: Naturlig hartsfärg eller specificerad färggjutning stödd; flödesriktningsmarkeringar och specifikationstecken tillgängliga som formgjutna funktioner

Användningsområden

Precisionsgjutna och övergjutna delar:

• Anslutningar för kablage för fordon, sensorpluggar och övergjutna komponenter för ECU-gränssnitt
• Medicinska kirurgiska instrumenthandtag, sprutkolvar och invitrodiagnostikutrustning som innehåller övergjutna delar
• Industriell kontrollutrustning manöverknappar, handtag och knappövergjutna strukturella komponenter
• Kontakter för datakabel för konsumentelektronik, hörlurskontakter och övergjutna delar för laddaren
• Elverktygsgrepp, strömbrytarknappar och halkfria handhållna komponenter

Flervägskopplingar i plast:

• Industriella vätskeledningssystem (gas- och vätskeflödesdelning och sammanslagning)
• Kylvätskeledningar för fordon, HVAC-system och AdBlue (urealösning) rörledningsanslutningar
• Infusionsledningar för medicinsk utrustning, dialyssystem och pneumatiska kretsanslutningar för ventilatorn
• Jordbruks droppbevattningssystem flödesfördelningsanslutningar
• Vattenreningsutrustning, vattenautomater och rörledningsanslutningar för RO-system för omvänd osmos
• Halvledar- och kemisk bearbetningsutrustning, högrent mediapipeline-anslutningar (PVDF-kvalitet)

FAQ & tekniska överväganden

F1: Gränssnittet mellan mjuka och hårda material i övergjutna delar är benägna att delamineras - hur säkerställs bindningsstyrkan?
Bindstyrkan vid gränssnittet mellan mjukt och hårt material påverkas av materialkompatibilitet, gränssnittsgeometridesign och processparametrar. Åtgärder för att förbättra bindningsstyrkan inkluderar: utformning av mekaniska sammanlåsningsegenskaper på substratet (såsom underskärningar, genomgående hål och spår) för att komplettera fysisk vidhäftning; välja överformningsmaterialkvaliteter med etablerad kemisk kompatibilitet med substratet (såsom TPE parat med ABS); och optimering av insprutningstemperatur och fyllningshastighet för att säkerställa adekvat vätning av substratgränsytan av överformningsmaterialet. För delar med pneumatiska eller vätsketäta förseglingskrav måste gränssnittsförseglingsgeometrin införlivas vid produktdesignstadiet och valideras genom läckagetest efter formförsök.
F2: Metallskär skiftar eller lutar efter övergjutning — hur åtgärdas detta?
Insatsförskjutning orsakas vanligtvis av otillräcklig precision för formlokaliseringsmekanismen eller överdrivet insprutningstryck som verkar på insatsen. Motåtgärder inkluderar: optimering av passformstoleransen mellan forminsatsens lokaliseringsstift och insatsfunktionerna för att säkerställa stabil positionering efter formens stängning; positionering av grindar för att fördela insprutningstrycket jämnt runt insatsen; och för smala insatser, såsom elektrodstift, innefattande extra stödstrukturer i formen för att förhindra avböjning under insprutningsflödeskrafter.
F3: Flervägskontakter av plast utvecklar läckor under drift — vilka är de vanligaste orsakerna?
Läckage härrör typiskt från ett eller flera av följande: dimensionella avvikelser i tätningsytan utanför passningstoleransområdet; gängstigning eller gängform som inte överensstämmer mellan kopplingen och passande koppling; inre hålrum eller porositetsdefekter i den gjutna delen som påverkar väggens integritet; eller materialsvällning och deformation orsakad av inkompatibilitet mellan det valda materialet och det transporterade mediet. Trycktesttjänster (hydrostatiska eller pneumatiska) är tillgängliga före leverans, utförda till kundens specificerade testtryck och hålltid, för att verifiera tätningens tillförlitlighet över produktionspartier.
F4: Dimensioner för flervägskontaktgränssnitt måste överensstämma med specifika internationella standarder – hur bekräftas detta?
Innan formutvecklingen påbörjas bör kunden tillhandahålla tillämplig gränssnittsstandard (såsom ISO 228 rörgängor, DIN 2999, NPT enligt ANSI B1.20.1) tillsammans med referensprover eller ritningar av passande beslag eller kopplingar. Formens gängkärnor och tätningsytor är utformade enligt den specificerade standarden, och gängmätareinspektionsrapporter och verifiering av passande komponentmontering tillhandahålls vid T1-provstadiet för att bekräfta gränssnittets dimensionsöverensstämmelse.
F5: Insatsformade delar involverar elektriska funktioner — hur förhindras oxidation eller kontaminering av metallinsatser under gjutning?
Metallinsatser, särskilt koppar och aluminium, medför oxidationsrisk under de förhöjda temperaturerna i formsprutningsprocessen, vilket kan påverka efterföljande elektrisk kontaktprestanda. Åtgärder inkluderar: ytrengöring av skär innan de laddas i formen för att avlägsna oljeföroreningar och befintliga oxidlager; kontroll av formtemperatur och cykeltid för att minimera skärexponering för förhöjda temperaturer; och för elektriska precisionsinsatser, nickel- eller tennplätering på insatsytor för att förbättra oxidationsbeständigheten. Där specifika elektriska prestandakrav gäller kan kontinuitetstestning eller isolationsresistanstestning utföras före leverans.

Q: 10. Om jag vill utveckla en produkt som innehåller formsprutade delar, vilken typ av hjälp kan du ge?

Vi kan ge full support från produktutvecklingsgranskning och strukturell design, till formtillverkning, volymformsprutning, tryckning och montering. Vi kan samarbeta med kunder i de tidiga stadierna av produktutvecklingen för att optimera design för kostnadsreduktion och förbättrad tillverkningsbarhet.

Q: 9.Vad är företagets kvalitetspolicy?

Företaget följer alltid kvalitetspolicyn "Precision, High Efficiency, Forging Quality" och har åtagit sig att ge kunderna tjänster av hög kvalitet genom avancerad teknik och ett utmärkt ledningsteam.

Q: 8. Vilka är dina konkurrensfördelar jämfört med andra mögelföretag?

Våra fördelar ligger i kombinationen av Singapores precisionsformteknik, avancerad produktionsutrustning (omfattande importerade CNC- och formsprutningsmaskiner), en omfattande produktionsprocess (från design till montering) och ett strikt kvalitetsledningssystem certifierat av IATF 16949.

Q: 7. Vilka är dina huvudkunder och till vilka regioner exporteras produkterna?

Vi har etablerat goda samarbetsrelationer med välkända företag, inklusive Storbritanniens Land Rover och Triumph Motorcycles, inhemska SAIC, Changan, ABB-laddningsstationer och Japans Tiger Corporation. Våra produkter exporteras till länder som Japan, Europa och USA.
