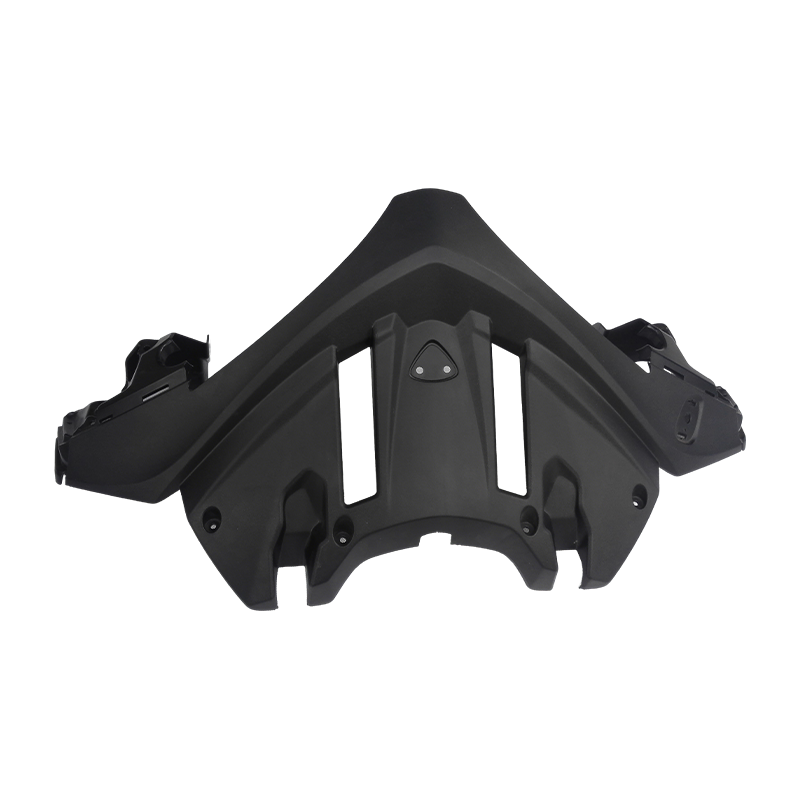

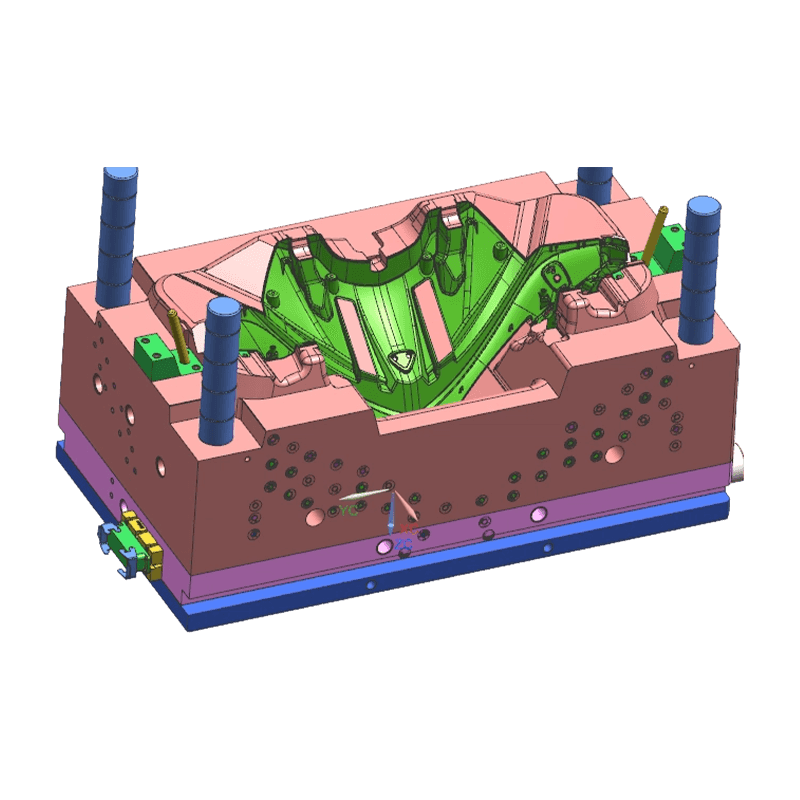

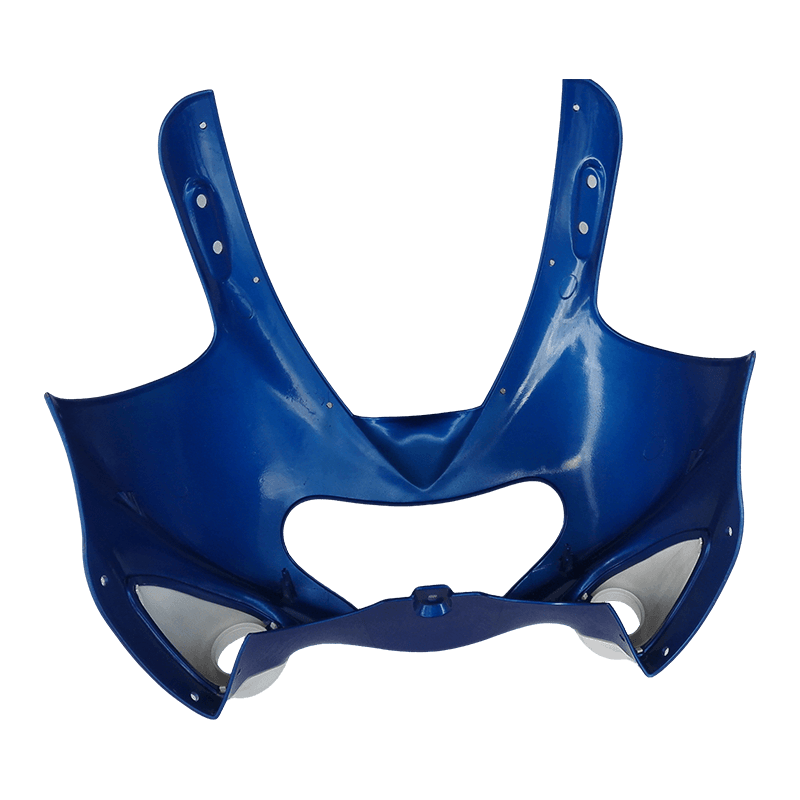

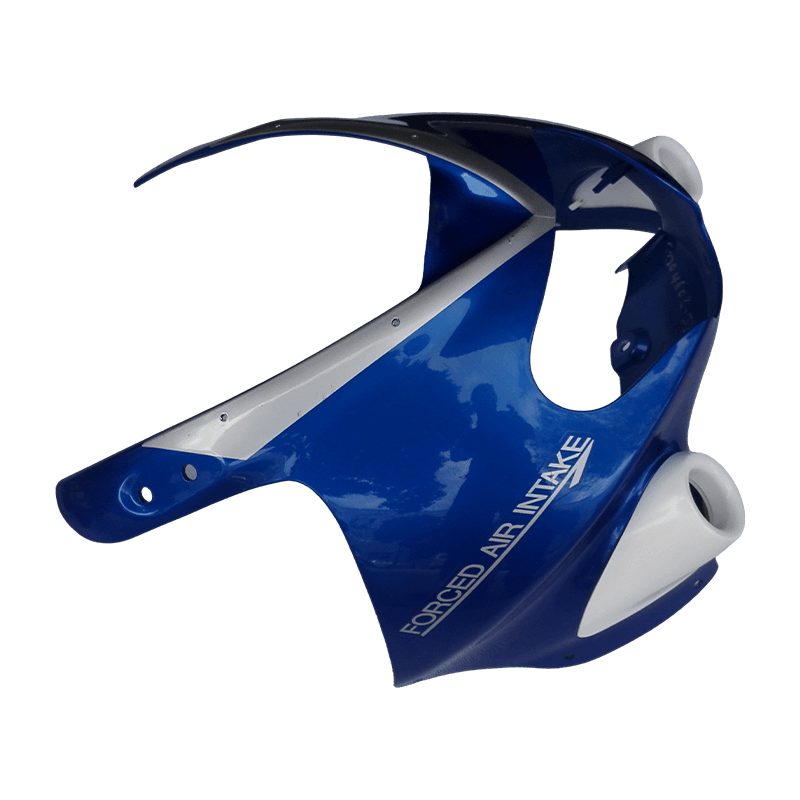

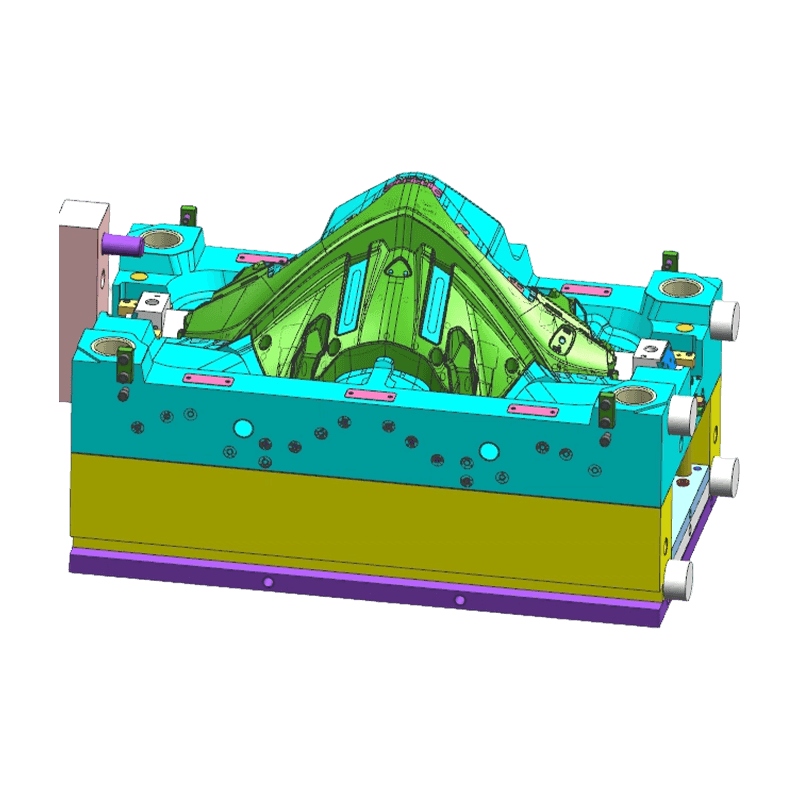

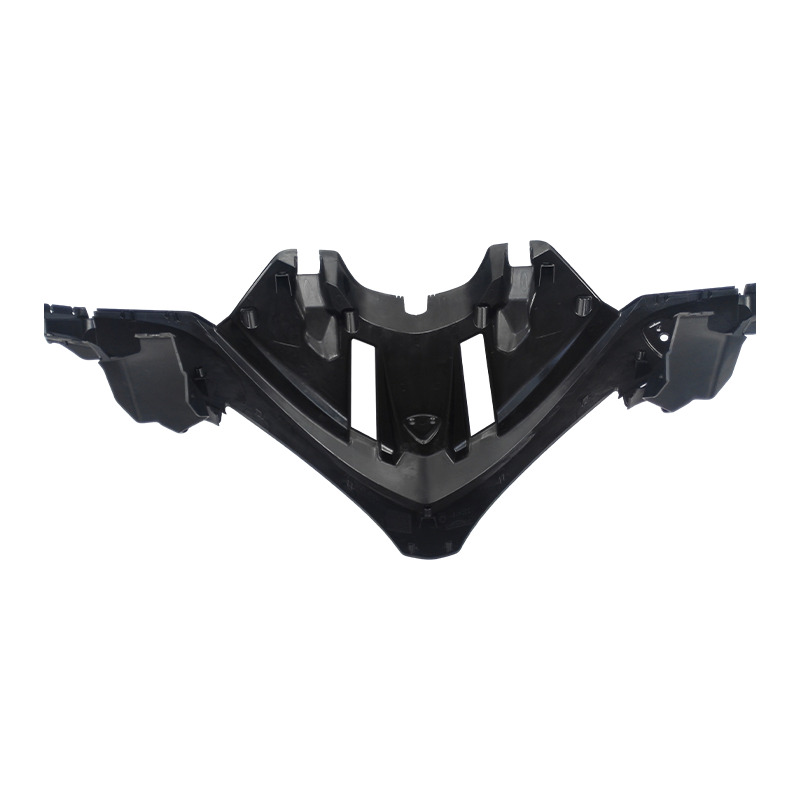

Motorcykel Front Fairing Injection Form

Kärnfördelar

• Stor komplex ytformningskapacitet: Skicklig på att hantera stora dimensioner, djupa håligheter och krav på två-/multishot. Precisionsutformning av skiljelinje säkerställer jämna, jämna yttre linjer.
• Klass A Ytkvalitetssäkring: Mögelhåligheter genomgår hög polering eller fin texturering för att uppnå spegellik glans eller enhetlig ådring, vilket uppfyller kraven på utseende för motorcykelfrontkåpor.
• ThinWall Strukturkontroll: Portlayout och svetslinjepositioner optimeras via formflödesanalys för att uppnå lätta, tunnväggiga konstruktioner samtidigt som styvheten bibehålls, materialförbrukningen och cykeltiden reduceras.
• Formstyvhetsdesign: Höghållfasta gjutformsbaser och förtjockade plåtar används för stora gjutformar, i kombination med flerpunktsklämsystem, för att minimera avböjning under högt insprutningstryck, vilket säkerställer en deldimensionell stabilitet.

Produktegenskaper

• Precision Parting Line Design: Skiljelinjens passningsnoggrannhet kontrolleras inom 0,02 mm för att förhindra blixt under fastspänning, vilket säkerställer jämna, naturliga yttre linjer.
• Integrerad mekanismdesign: Formen integrerar skjutreglage, lyftare och hydrauliska kärndragningsenheter för att bilda komplexa funktioner som sidomonteringshål, snäppfästen och ventilationsgaller.
• Temperaturkontrollsystem: Effektiva konforma kylkanaler är designade för att säkerställa enhetlig kylning över stora delar, vilket minskar skevhet och inre spänningar.
• Optimerat ventilationssystem: Precisionsavluftningsspår är placerade vid sista fyllningsområdena och längs skiljelinjer för att förhindra bränning eller korta skott orsakade av gasinneslutning.
• Slitstyrka och livslängdsdesign: Kritiska rörliga delar och områden med hög slitage använder slitstarkt stål med nitrering eller beläggningsbehandlingar för att säkerställa stabilitet under långvarig massproduktion.

Ansökningar

Denna form används främst inom motorcykeltillverkning för att tillverka frontkåpor till olika bensindrivna och elektriska motorcyklar. Den är tillämplig för gatucyklar, sportcyklar, kryssare och skotrar, som levereras till motorcykel-OEM och Tier 1-leverantörer.

Vanliga frågor och lösningar

• Problem: Skevning i stora tunnväggiga partier.
  Lösning: Optimera portens placering och kvantitet via formflödesanalys; design konform kylning för jämn temperatur; förinställd motdeformationskompensation i formdesign.
• Problem: Synliga svetslinjer på utseendeytan.
  Lösning: Optimera grindlayouten för att flytta svetslinjer till områden utan utseende; öka formtemperaturen eller använd sekventiell ventilport; placera ventiler vid svetslinjerna.
• Problem: Dra märken eller ejektornålar på utseendeytan under utkastning.
  Lösning: Optimera dragvinklar; polera eller belägga djupa hålrumsytor; optimera utkastarsystemets layout och öka utkastarean.

Viktiga överväganden

• Tillhandahåll fullständiga 3D-data om motorcykelns frontkåpa och klass A ytkrav innan formdesign, tydligt definiera skiljelinjens position och utseendeområden.
• Ange plastmaterialkvalitet och tillsatser (t.ex. UV-stabilisatorer, glasfiberinnehåll) noggrant för krympinställning och utvärdering av stålval.
• Under transport och förvaring av stora formar, använd dedikerade stödstativ för att förhindra ojämn kraft på formfötterna, vilket kan orsaka plåtdeformation.
• Inspektera regelbundet temperaturkontrollsystemet för den heta löparen och tätningen av hydrauliska/pneumatiska kärndragningsenheter för att säkerställa korrekt funktionalitet.

F: 10. Om jag vill utveckla en produkt som innehåller formsprutade delar, vilken typ av hjälp kan du ge?

Vi kan ge full support från produktutvecklingsgranskning och strukturell design, till formtillverkning, volymformsprutning, tryckning och montering. Vi kan samarbeta med kunder i de tidiga stadierna av produktutvecklingen för att optimera design för kostnadsreduktion och förbättrad tillverkningsbarhet.

F: 9.Vad är företagets kvalitetspolicy?

Företaget följer alltid kvalitetspolicyn "Precision, High Efficiency, Forging Quality" och har åtagit sig att ge kunderna tjänster av hög kvalitet genom avancerad teknik och ett utmärkt ledningsteam.

F: 8. Vilka är dina konkurrensfördelar jämfört med andra mögelföretag?

Våra fördelar ligger i kombinationen av Singapores precisionsformteknik, avancerad produktionsutrustning (omfattande importerade CNC- och formsprutningsmaskiner), en omfattande produktionsprocess (från design till montering) och ett strikt kvalitetsledningssystem certifierat av IATF 16949.

F: 7. Vilka är dina huvudkunder och till vilka regioner exporteras produkterna?

Vi har etablerat goda samarbetsrelationer med välkända företag, inklusive Storbritanniens Land Rover och Triumph Motorcycles, inhemska SAIC, Changan, ABB-laddningsstationer och Japans Tiger Corporation. Våra produkter exporteras till länder som Japan, Europa och USA.
