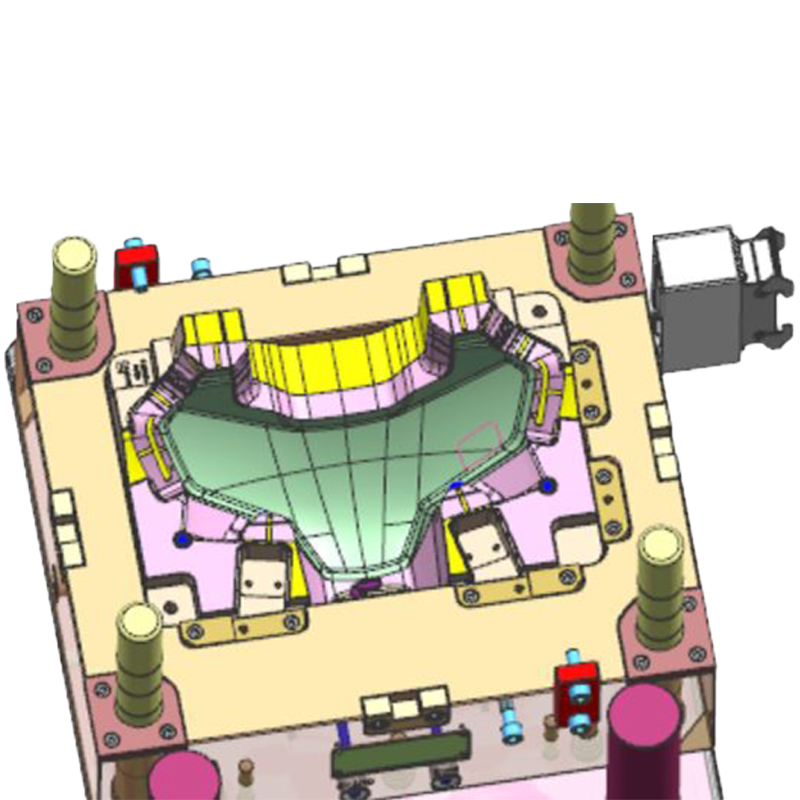

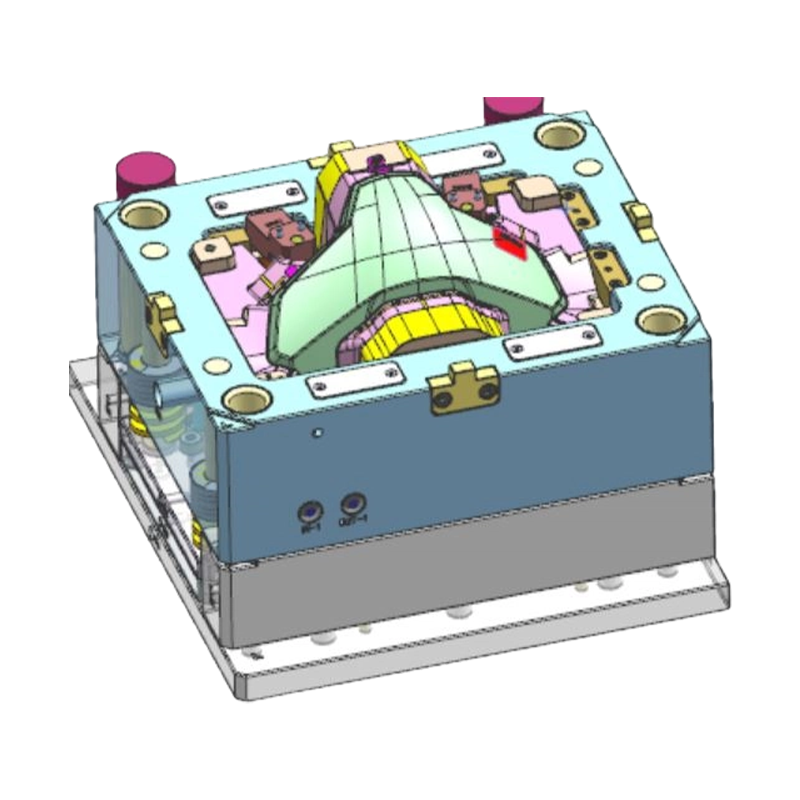

Motorcykel strålkastare linssprutform

Kärnfördelar

• Transparens av optisk kvalitet: Formkaviteten genomgår höghastighetspolering med hög glans, vilket uppnår en ytråhet Ra på mindre än 0,012 μm, vilket säkerställer att PC-materialet gjuts utan flödesmärken eller grumling, vilket uppfyller optiska transmittansstandarder.
• Precision optisk ytreplikering: Baserat på kundtillhandahållna optiska digitala modeller, används högprecisions CNC-bearbetning och EDM-teknik för att exakt replikera Fresnel-mönstret eller ljusfördelningsstrukturen på linsytan.
• Teknik för intern stresskontroll: Optimerar portens placering och fyllningshastighet genom formflödesanalys, kombinerat med sekventiell ventilportstyrning, för att minimera inre stress och förhindra stressblekning eller sprickbildning.
• Form termisk balansdesign: Designad för högtemperaturformningsegenskaperna hos PC-material, en effektiv värme-/kylkrets säkerställer enhetlig formtemperatur och minskar ojämn krympning och dubbelbrytning orsakad av temperaturförändringar.

Produktegenskaper

• Spegelpolerade hålrum: Hålrum och kärnor är gjorda av högkvalitativt formstål (t.ex. S136 eller 2403), som genomgår vakuumvärmebehandling och kryogenbehandling, följt av spegelpolering för att säkerställa en transparent och felfri delyta.
• Precisionsoptiska insatser: Ljusfördelningsområdet använder en utbytbar optisk insatsstruktur för enkel optisk justering och underhåll. Skärets bearbetningsnoggrannhet kontrolleras inom ±0,005 mm.
• Hot Runner System: Utrustad med ett ventilsystem som möjliggör sekventiell ventilkontroll, eliminerar svetslinjer och säkerställer en felfri optisk yta.
• Design av ventilationssystem: Precisionsventilationskanaler är inbyggda vid kanterna av den optiska ytan och i det slutliga påfyllningsområdet för att förhindra imma eller korta skott orsakade av gasstagnation.
• Skydd av utkastsystem: En stor utstötningsplatta och flerpunktsutkastningsdesign, i kombination med utstötningshastighetskontroll, förhindrar utkastningsmärken eller repor under utmatning av genomskinliga delar.

Ansökningar

Denna form används främst i motorcykelbelysningssystem för att producera transparenta strålkastarlinser för olika bensindrivna och elektriska motorcyklar. Lämplig för gatucyklar, sportcyklar, kryssare, äventyrscyklar och skotrar, den förser OEM-tillverkare av motorcyklar och leverantörer av Tier 1-belysningssystem.

Vanliga problem och lösningar

• Problem: Flödesmärken eller krusningar visas på linsens yta.
• Lösningar: Öka mögel- och smälttemperaturen; optimera portens placering och storlek; justera insprutningshastigheten med hjälp av en flersegmentsinsprutningsprofil.
• Problem: Bubblor eller svarta fläckar visas inuti linsen.
• Lösningar: Kontrollera materialets torrhet (PC-material måste torkas till en fukthalt under 0,02%); ta bort material som ansamlats i cylindern och varma löparsystemet; öka mottrycket.
• Problem: Repor eller märken på utstötningsstiften uppträder på linsens yta under utkastning.
• Lösning: Optimera dragvinkeln och ejektorstiftets position; öka utkastningsarean eller använd en ejektorplatta; spraya ett släppmedel på kavitetens yta (verifiera dess inverkan på ljustransmittansen).
• Problem: Spänningsdubbelbrytning förekommer i det optiska området.
• Lösning: Optimera fyllnings- och hålltryckskurvor genom formflödesanalys; minska klämkraften och hålltrycket; optimera kylsystemets design för att uppnå enhetlig kylning.

Viktiga överväganden:

• Innan formdesign, tillhandahåll fullständig optisk 3D-data för bilstrålkastarlinsen, som tydligt definierar den optiska ytan, kraven på ljusfördelning och utseendestandarder.
• Ange noggrant PC-materialkvalitet och tillsatser (t.ex. UV-stabilisatorer) för att ställa in krympning och bestämma processparametrar.
• Under mögellagring och transport bör kavitetsytan vara rostskyddad och täckt med en skyddsfilm; undvik kontakt med den optiska ytan.
• Kontrollera regelbundet temperaturregleringsnoggrannheten för det heta löparsystemet och ventilslusssekvensen för att säkerställa stabiliteten hos den optiska ytformningen.
• Tillverkning av transparenta delar måste utföras i en ren miljö (klass 10 000 renrum eller högre rekommenderas) för att förhindra att dammkontamination orsakar utseendedefekter.
